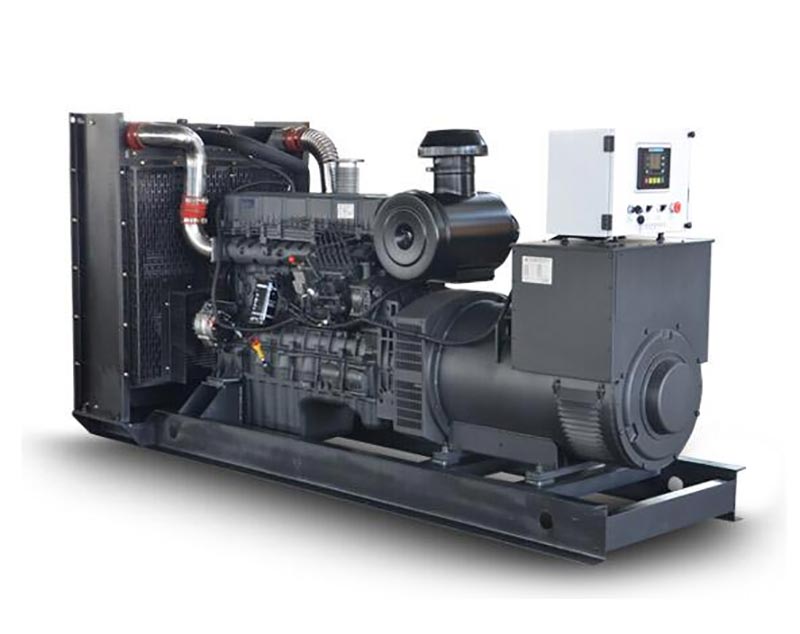

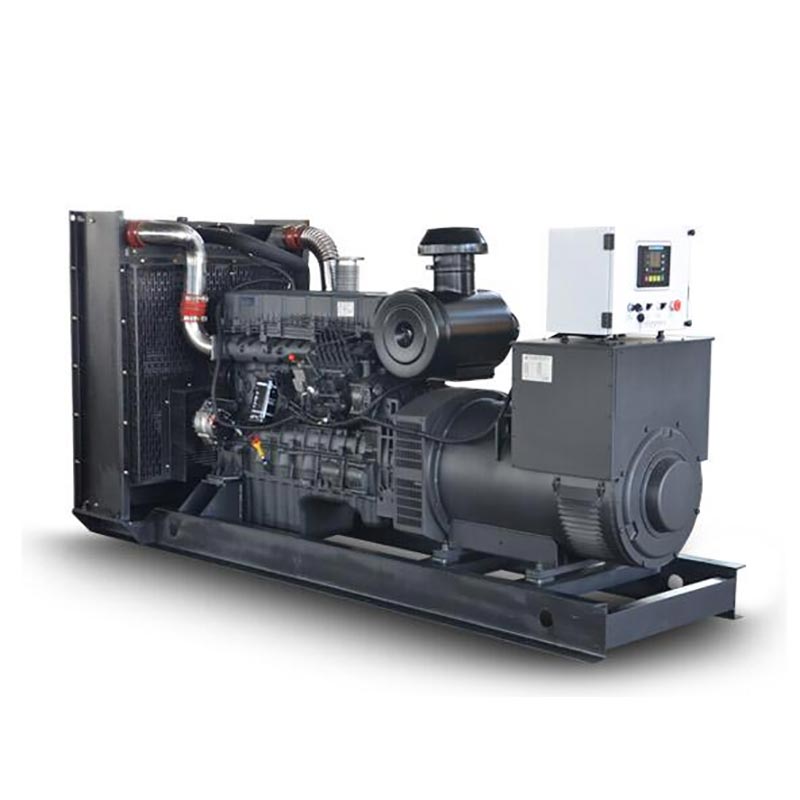

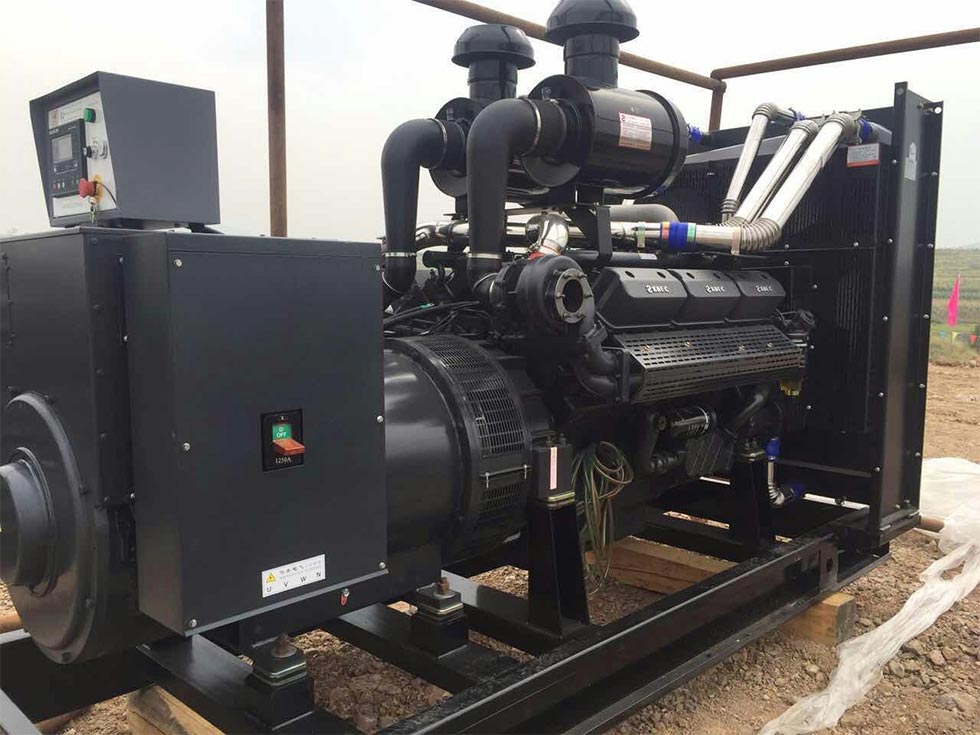

500kW generator set

Ang 500kW generator na itinakda ni Kecheng ay gawa sa China. Ang core ng unit ay gumagamit ng Chongqing Cummins engine at Lille Semir brushless generator, na sinamahan ng self-starting control system, na nakakamit ng mataas na pagiging maaasahan at mabilis tugon. Awtomatikong magsisimula ang power supply sa loob ng 15 segundo pagkatapos maputol ang pangunahing power supply, at ang standby power ay hanggang 500kW. Ang produktong ito ay gumagamit ng pinagsamang disenyo ng containerization, compact na istraktura, madaling ilipat at i-install, at nakakatugon sa mga nauugnay na pambansa at internasyonal na pamantayan. Ito ay may mababang pagkonsumo ng gasolina sa panahon operasyon at matatag na pagganap, ginagawa itong partikular na angkop para sa mga lugar na may napakataas na pangangailangan para sa pagpapatuloy ng supply ng kuryente, tulad ng mga ospital, data center, industrial park, at pangunahing suporta sa kaganapan.

Pagguhit ng hitsura ng Kecheng 500kW generator set

Pangunahing kalamangan

Pagsusuri ng Pagganap ng Cummins Engine

Bilang power core ng unit, ang Chongqing Cummins KTA19-G8 engine ay gumagamit ng 6-cylinder in-line na layout, cylinder diameter × stroke 159mm×159mm, displacement 18.9L, at nakakamit ang 575kW reserve power output sa pamamagitan ng turbocharging intercooling teknolohiya. Ang PT direct fuel injection system nito, kasama ng electronic governor, ay nagpapababa ng gasolina konsumo sa kasing baba ng 206g/kw·h (75% load), na 8% mas mababa kaysa sa katulad na mga modelo. Ang disenyo ng high-strength alloy cast iron cylinder block at integral forged steel crankshaft ay nagsisiguro na ang major overhaul ang pagitan ay lumampas sa 20,000 oras at angkop para sa malawak na hanay ng temperatura mula -20 ℃ hanggang 40 ℃.

Mga teknikal na highlight ng mga generator ng Leroy Somer

Ang Lillesemma brushless generator (klase ng proteksyon IP23, klase ng pagkakabukod H) ay gumagamit ng awtomatikong regulasyon ng boltahe ng AVR system, steady state na rate ng pagsasaayos ng boltahe ≤±1%, lumilipas na oras ng pagbawi ng boltahe < 3 segundo, upang matiyak na ligtas pagpapatakbo ng mga sensitibong pagkarga tulad ng mga kagamitang medikal at mga instrumentong katumpakan. Ang generator ay nilagyan ng a PMG permanent magnet excitation system, na nagpapanatili ng stable na output kahit na nagbabago ang power grid. Ang phone harmonic coefficient THF ay mas mababa sa 2%, na nakakatugon sa mga mahigpit na kinakailangan para sa kalidad ng kapangyarihan ng mga base station ng komunikasyon, atbp.

Intelligent na self-starting system

Ang 500kW diesel generator set ay nilagyan ng LCD Chinese liquid crystal numerical control system, na sumusuporta sa ATS dual power supply switching, at nagtatampok ng undervoltage detection ng mains (oras ng pagtugon < 0.5 segundo), tatlong beses simulan-up na muling subukan ang lohika at self-diagnosis ng mga pagkakamali. Ang sistema ng pagsisimula ng 24V DC, kasama ang water jacket heater, nakakamit ang panimulang tagumpay na rate ng 99% sa isang kapaligiran na -15 ℃. Ang remote monitoring module ay maaaring mag-upload ng 16 operating parameter tulad ng boltahe, dalas at presyon ng langis sa real time, at suporta sa pag-access ng data sa pagitan mobile APP at PC.

Teknikal na Parameter

Mga tampok ng generator

Mga highlight ng istrukturang disenyo

• Modular na layout: Ang engine, generator at control system ay flexible na konektado sa pamamagitan ng shock-absorbing pads sa bawasan ang paghahatid ng vibration (amplitude ≤0.3mm) at pahabain ang buhay ng serbisyo ng kagamitan.

- Mababang ingay na pag-optimize: Sa pamamagitan ng paggamit ng double-layer sound insulation cover (inner layer ng sound-absorbing cotton + panlabas na layer ng steel plate), na sinamahan ng isang impedance composite muffler, ang ingay ay maaaring bawasan sa 75dB (a kailangan ang soundproof box module bilang isang opsyon).

-Kaginhawahan sa pagpapanatili: Ang Oil Filter, Fuel Filter at iba pang mga vulnerable na bahagi ng engine ay nakaayos sa gitna. Ang pang-araw-araw na pagpapanatili ay hindi nangangailangan ng pag-disassemble ng mga peripheral na bahagi, na nakakatipid ng 50% ng oras ng pagpapanatili.

Kakayahang umangkop sa kapaligiran

Ang unit ay nakapasa sa GB/T 2423.16 mold test (grade ≤2) at seismic strength test (horizontal acceleration 0.2g), at maaaring gumana nang mahabang panahon sa isang kapaligiran na may taas na ≤1000m at isang relatibong halumigmig na ≤90% (hindi paghalay). Ang sistema ng gasolina ay katugma sa 0# diesel (tag-init) at -10# diesel (taglamig), at nilagyan ng isang oil-water separator (na may katumpakan sa pagsasala na 10μm) upang matiyak ang pagiging maaasahan sa mga lugar na may mataas na sulfur fuel nilalaman.

Paraan ng paggamit

Sinusuri ang proseso bago simulan

• Sistema ng gasolina: Suriin kung ang antas ng gasolina sa tangke ng gasolina ay ≥30%, buksan ang balbula ng gasolina, at ilabas ang lahat ng hangin sa loob ng pipeline (pindutin ang fuel pump sa pamamagitan ng kamay hanggang sa tumaas ang resistensya). - Sistemang elektrikal: Boltahe ng baterya ≥24V, ang control panel ay nagpapakita ng "standby" na estado, at ang emergency stop button ay na-reset. - Mechanical na inspeksyon: Ang ang antas ng langis ay dapat nasa pagitan ng marka ng H/L sa dipstick, ang antas ng coolant ay dapat umabot sa dalawang-katlo ng pagpapalawak tangke, at ang pag-igting ng fan belt ay dapat na tulad na ang press deflection ay 10-15mm.

Mga hakbang sa pagpapatakbo ng startup

• Automatic Mode: I-on ang control panel knob sa "Awtomatiko", at papasok ang system sa mains power monitoring estado. Awtomatiko itong magsisimula kapag naputol ang mains power (ang oras ng paglipat ng ATS pagkatapos ng matagumpay ang startup ay mas mababa sa 10 segundo).

- Manual mode: Pindutin nang matagal ang "Start" na button sa loob ng 3 segundo. Sa sandaling tumaas ang bilis sa 1500rpm at ang boltahe nagpapatatag, isara ang output circuit breaker (pansinin ang frequency meter na nagpapakita ng 50±0.5Hz).

- Mga kinakailangan sa paglo-load: Pagkatapos magsimula, idle ng 3 minuto (presyon ng langis ≥0.3MPa), unti-unting taasan ang load sa 50%, at pagkatapos tumakbo ng 10 minuto, maaari itong tumaas sa buong pagkarga.

I-shutdown ang Detalye ng Operasyon

• Normal shutdown: Una, tanggalin ang load, hayaan ang engine na idle ng 5 minuto (upang maiwasan ang turbocharger mula sa overheating), pindutin ang "Stop" button, at pagkatapos ay isara ang fuel valve pagkatapos bumaba ang bilis sa 0.

- Emergency stop: Kapag ang presyon ng langis ay mas mababa sa 0.2MPa, ang temperatura ng tubig ay higit sa 105 ℃, o abnormal may mga ingay, pindutin kaagad ang pulang emergency stop button. Pagkatapos ng insidente, dapat suriin ang kasalanan bago muling pagsisimula.

- Pangmatagalang shutdown: Magsimula nang isang beses sa isang linggo (patakbuhin ng 30 minuto), palitan ang electrolyte ng baterya buwan-buwan (kung ang ang ambient humidity ay higit sa 75%), at magdagdag ng mga preservative sa tangke ng gasolina.

Mga pag-iingat

Mga kinakailangan sa kapaligiran

• Lugar ng pag-install: Ang distansya sa pagitan ng yunit at ng dingding ay dapat na hindi bababa sa 1.5m, at ang lugar ng hangin dapat na hindi bababa sa 2.5㎡ ang pumapasok upang matiyak ang sirkulasyon ng malamig na hangin (3m³/min ang dami ng hangin ay kinakailangan para sa bawat kW ng kapangyarihan).

- Mga kinakailangan sa paglabas: Ang tambutso ay dapat na nilagyan ng takip ng ulan. Ang slope ng pahalang na seksyon dapat ay hindi bababa sa 3°. Ang saksakan ay dapat itago mula sa air inlet (layong higit sa 5 metro) hanggang pigilan ang backflow ng exhaust gas.

- Mga Regulasyon sa Proteksyon sa Sunog: Ang silid ng kompyuter ay nilagyan ng 2 8kg na dry powder na pamatay ng apoy. Ang layo sa pagitan ng tangke ng langis at ang yunit ay dapat na higit sa 1m. Ang lupa ay dapat tratuhin upang maiwasan ang pagtagos ng langis (ito ay inirerekomenda na gumamit ng epoxy resin coating).

Ikot ng pagpapanatili

Babala sa Kaligtasan

Mahigpit na ipinagbabawal na buksan ang guardrail sa panahon ng operasyon. Ang temperatura sa ibabaw ng takip ng dulo ng generator ay maaaring umabot sa 120 ℃, na madaling magdulot ng paso. Bago ang pagpapanatili, ang pangunahing circuit breaker ay dapat na idiskonekta at isang "Gawin Not Close" nakabitin ang sign. Ang oras ng paglabas ng kapasitor ay dapat na hindi bababa sa 5 minuto. Sa panahon ng bagyo, ang grounding resistance ay dapat na masuri na ≤4Ω, at ang operating boltahe ng lightning arrester ay dapat itakda sa 420V (boltahe ng linya).

Kaso ng Application

Ang 500kW generator set ng Kecheng ay nagsisilbi sa mga pangunahing proyekto tulad ng automated terminal ng Qingdao Port (na magiging ginamit noong 2023) at ang emergency power supply system ng Qilu Hospital (ilalagay sa 2024). Sa panahon ng panahon ng pagrarasyon ng kuryente sa tag-init sa Weifang noong 2024, isang partikular na kumpanya ng kemikal ang nagpatibay ng yunit na ito upang matiyak ang patuloy na operasyon ng mga pangunahing linya ng produksyon. Nagbigay ito ng kapangyarihan sa kabuuang 1,260 na oras, na may average na mean time sa pagitan ng mga pagkabigo ng 480 oras. Ang pagkonsumo ng gasolina ay nabawasan ng 1.2 tonelada kumpara sa parehong power brand.
