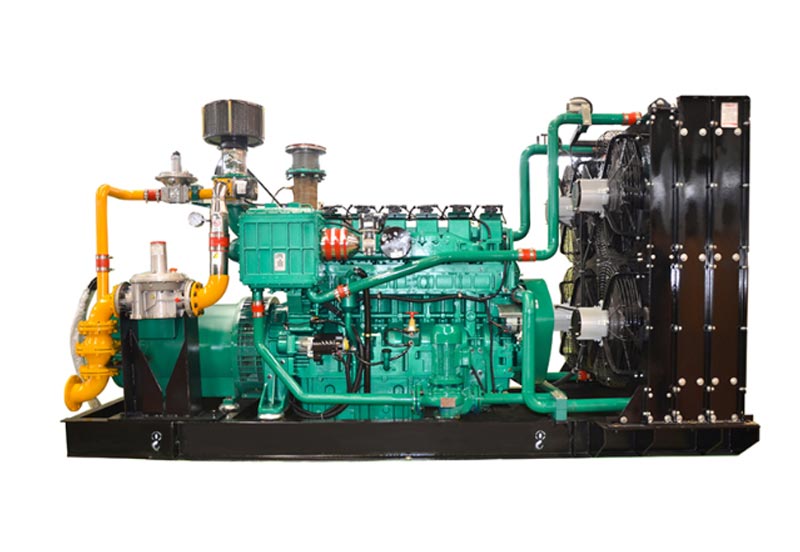

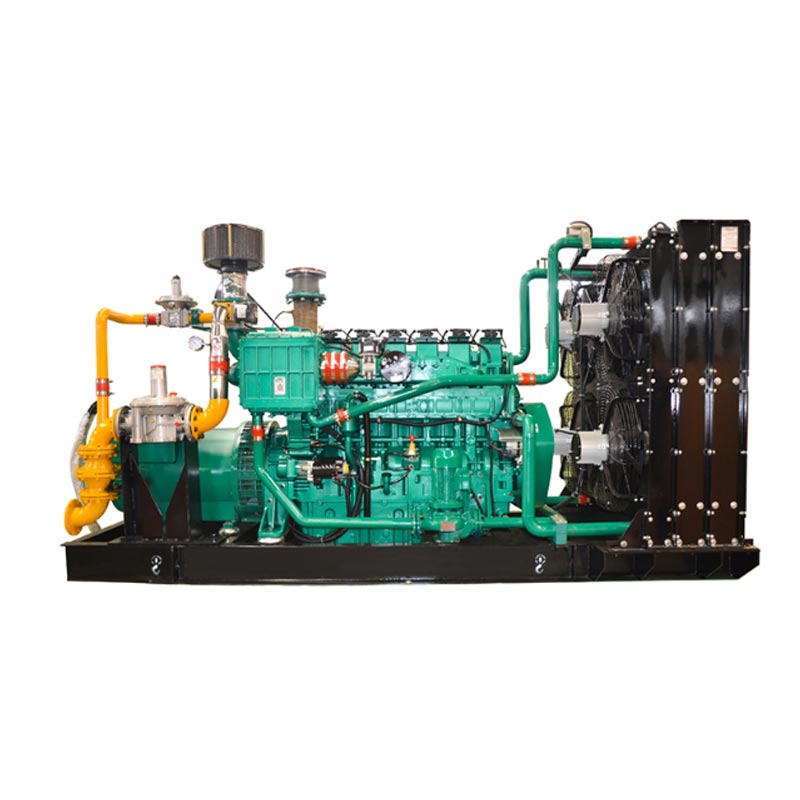

Biogas Generator Set para sa Pig Farm

Ang Biogas Generator Set ng China Kecheng para sa Pig Farm ay kayang hawakan ang dumi at dumi mula sa mga pig farm at makamit ang enerhiya pagsasarili. Ang kagamitang ito ay espesyal na idinisenyo para sa pag-convert ng biogas mula sa mga sakahan ng mga hayop. Maaari itong umangkop sa pagbabagu-bago sa konsentrasyon ng biogas at nilalaman ng karumihan, at gumagana nang matatag para sa pagbuo ng kuryente. Ang yunit ay nagpatibay ng isang pinagsamang disenyo, kabilang ang biogas pretreatment, isang high-efficiency na internal combustion engine, isang generator at isang basura aparato sa pagbawi ng init. Hindi lamang ito lumilikha ng kuryente ngunit binabawi din ang enerhiya ng init para sa produksyon o pang-araw-araw na buhay, sa gayon ay pinapahusay ang komprehensibong rate ng paggamit ng enerhiya. Ang kapangyarihan ng produkto ay mula 50 hanggang 200 kilowatts at maaaring i-customize ayon sa tiyak na sukat ng imbentaryo at produksyon ng biogas ng breeding farm. Ang core ang mga bahagi ay may kasamang dalawang taon o 8,000 oras na serbisyo sa warranty. Ang sistemang ito ay maaaring makatulong sa maliit at katamtamang laki pati na rin mabisang nakakamit ng malalaking sakahan ng baboy ang mapagkukunang paggamit ng dumi at dumi sa alkantarilya, binabawasan ang mga gastos sa pagpapatakbo, at bumuo ng isang environment friendly at energy-saving circular production model.

Mga sitwasyon ng aplikasyon (Eksklusibong mga sitwasyon para sa mga sakahan ng baboy)

1. Gumagamit ng sariling power supply ang baboyan

• Mga naaangkop na sitwasyon: Pag-iilaw ng baboy, kagamitan sa pagpoproseso ng feed (mga crusher, mixer), kontrol sa kapaligiran kagamitan (mga fan, mga kurtina ng tubig, mga termostat), kagamitan sa paggamot ng pataba (mga stirring pump, mga solid-liquid separator)

• Core value: Pinapalitan nito ang power supply mula sa power grid at binabawasan ang mga gastos sa kuryente (kinakalkula batay sa a baboy farm na may 500 baboy na stock, ito ay bumubuo ng average na 120kW · h ng kuryente bawat araw, na nakakatipid ng humigit-kumulang 30,000 yuan sa mga bayarin sa kuryente taun-taon). Kapag nawalan ng kuryente, nagsisilbi itong emergency power source sa tiyakin na ang bentilasyon at pagkontrol sa temperatura sa kulungan ng baboy ay hindi maaantala, na pumipigil sa pagkamatay ng mga baboy dahil sa stress.

2. Pagbawi at paggamit ng biogas waste heat

• Naaangkop na mga sitwasyon: Pag-init sa taglamig sa mga bahay ng baboy (mga piglet incubator, nagpapataba sa mga bahay ng baboy), insulation sa biogas mga tangke ng fermentation (pagpapanatili ng temperatura ng fermentation na 35-40 ℃ at pagtaas ng produksyon ng biogas), pagpainit/mainit tubig sa mga lugar ng pamumuhay ng mga tauhan

• Core value: Ang waste heat recovery rate ng generator set ay ≥80%. Ang 50kW na modelo ay maaaring mabawi ang isang average ng 150MJ ng init bawat araw, nakakatugon sa mga pangangailangan sa pag-init ng isang 1000-square-meter na kulungan ng baboy, na binabawasan ang halaga ng coal/gas heating, at pagkamit ng dalawahang benepisyo ng "power generation + heating".

3. Grid-connected power generation (Nadagdagang kita mula sa sobrang kuryente)

• Naaangkop na mga sitwasyon: Malaking mga sakahan ng baboy (na may stock na higit sa 2,000 baboy), sapat na produksyon ng biogas (araw-araw produksyon ng biogas ≥500 cubic meters), at ang sobrang kuryente pagkatapos gamitin sa sarili ay konektado sa pambansang kapangyarihan grid

• Core value: Tangkilikin ang pambansang bagong energy grid connection subsidy (0.3-0.5 yuan /kW · h), na may taunang kuryenteng konektado sa grid na humigit-kumulang 1.2 milyong kW · h para sa 200kW na modelo, na bumubuo ng karagdagang kita ng 360,000-600,000 yuan. Kasabay nito, sumusunod ito sa mga kinakailangan at tumutulong sa patakaran sa pangangalaga sa kapaligiran ang sakahan ng baboy ay gawaran ng titulong "Green Breeding Demonstration Farm".

4. Mga pasilidad na sumusuporta sa pataba at paggamot ng dumi sa alkantarilya

• Mga naaangkop na sitwasyon: Ang Biogas Generator Set para sa Pig Farm ay maaaring iugnay sa mga biogas digester at solid-liquid separator sa mga pig farm. Ang kapangyarihan na nabuo ng generator set ay direktang ibinibigay sa sistema ng paggamot ng pataba, na bumubuo ng isang siklo ng enerhiya ng "pataba → biogas → kuryente → paggamot ng pataba"

• Pangunahing halaga: Tugunan ang isyu ng mataas na gastos sa kuryente para sa dumi at kagamitan sa paggamot ng dumi sa alkantarilya, habang binabawasan polusyon sa kapaligiran na dulot ng direktang biogas emissions, at pagtugon sa mga kinakailangan sa pangangalaga sa kapaligiran ng ang "Mga Regulasyon sa Pag-iwas at Pagkontrol sa Polusyon mula sa Malaking Pag-aanak at Pag-aanak ng Manok".

Mga bentahe ng produkto (Idinisenyo upang matugunan ang mga punto ng sakit ng mga baboy na bukid)

Mga teknikal na parameter (Mga Karaniwang Ginagamit na Modelo sa Mga Pig Farm)

Mga teknikal na tampok (Customized na Disenyo para sa Pig Farm)

1. Espesyal na sistema ng pretreatment para sa biogas

• "Three-stage Pretreatment Unit" ni Kecheng : unang yugto ng dry desulfurization (pag-aalis ng hydrogen sulfide upang maiwasan kaagnasan ng mga internal combustion engine), pangalawang yugto ng cyclone dehydration (paghihiwalay ng singaw ng tubig mula sa biogas hanggang sa maiwasan ang pag-iipon ng tubig sa mga cylinder), at pangatlong yugto ng pressure stabilizing valve (pagpapatatag ng biogas pressure sa maiwasan ang hindi matatag na bilis ng yunit dahil sa pagbabagu-bago sa produksyon ng biogas), na angkop para sa mga katangian ng "mataas na sulfur, mataas na kahalumigmigan, at malaking pagbabago sa produksyon" ng biogas sa mga sakahan ng baboy.

2. Corrosion-resistant power system

• Ang internal combustion engine ay nilagyan ng biogas special piston rings (gawa sa wear-resistant cast iron na may isang chrome plating layer) at mga balbula (gawa sa hindi kinakalawang na asero), na makatiis sa kaagnasan ng hydrogen sulfide sa biogas at pinahaba ang buhay ng serbisyo hanggang 15,000 oras (50% mas mahaba kaysa sa ordinaryong diesel engine mga bahagi). Ang spark plug ay gumagamit ng isang anti-carbon deposit na disenyo upang maiwasan ang hindi kumpletong pagkasunog ng biogas mula sa nagiging sanhi ng mga deposito ng carbon at nagreresulta sa pagkabigo sa pag-aapoy.

3. Eksklusibong intelligent control system para sa mga pig farm

• Nilagyan ng KCPLC-02 na dedikadong controller para sa mga baboy farms, sinusuportahan nito ang: ① Awtomatikong adaptasyon ng biogas konsentrasyon (awtomatikong binabawasan ang pagkarga kapag ang konsentrasyon ng methane ay mas mababa sa 45% at awtomatiko pagtaas ng load kapag ito ay mas mataas sa 75% upang maiwasan ang flameout); ② Ito ay nauugnay sa pagkontrol ng temperatura ng ang biogas digester (ang basurang init mula sa generator set ay inuuna para sa pagkakabukod ng biogas digester, at ang waste heat valve ay awtomatikong nagbubukas kapag bumaba ang temperatura sa ibaba 35 ℃). ③ Malayong pagsubaybay sa pamamagitan ng mobile APP (pagtingin ng power generation, pagkonsumo ng biogas, at fault alarms, na angkop para sa malayuang pamamahala ng baboy farm mga tagapamahala).

4. Disenyo para sa sunud-sunod na paggamit ng basurang init

• I-adopt ang "dual-loop waste heat recovery" : Binabawi ng unang loop ang waste heat ng tubig sa cylinder liner ng internal combustion engine (na may temperatura na 80-90 ℃) at nagbibigay nito para sa pagpainit sa kulungan ng baboy; Ang ibinabalik ng pangalawang circuit ang basurang init mula sa maubos na gas (na may temperaturang 400-500 ℃), at pinapainit ang nagpapalipat-lipat ng tubig sa biogas digester sa pamamagitan ng isang heat exchanger upang mapanatili ang temperatura ng pagbuburo, pagkamit ng siklo ng enerhiya ng "pagbuo ng kuryente → pag-init → pagtaas ng produksyon ng biogas", na lumilikha ng 15% na mas maraming enerhiya halaga kaysa sa mga ordinaryong yunit.

5. Disenyong pangkaligtasan sa pagsabog

Ang electrical system ng unit ay gumagamit ng explosion-proof grade ng Ex dⅡB T4 (angkop para sa nasusunog at sumasabog na mga katangian ng biogas). Ang biogas pipeline ay gawa sa 304 stainless steel (corrosion-resistant at lumalaban sa pagsabog). Ang sistema ng pretreatment ay nilagyan ng biogas leakage alarm (sensitivity ≤0.1% VOL), na sumusunod sa pamantayan ng "Electrical Apparatus for Explosive Gas Atmospheres" GB 3836.1. Tiyakin ang ligtas operasyon ng mga pig farm.

Paraan ng Paggamit (Simpleng Proseso ng Operasyon para sa Mga Pig Farm)

1. Pre-startup inspection (Araw-araw na mandatory)

2. Startup operation (pangunahin sa awtomatikong mode)

1. Simulan ang pretreatment system: Buksan ang outlet valve ng biogas digester, simulan ang pretreatment system (desulfurization fan, dewatering pump), at patakbuhin ito ng 5 minuto. Matapos ang kadalisayan ng biogas (methane konsentrasyon ≥50%) at ang presyon ay nagpapatatag, buksan ang balbula na humahantong sa biogas sa yunit.

2. Unit Startup: I-click ang "Auto Start" sa controller touch screen. Pagkatapos magpainit ng unit sa loob ng 30 segundo (extended hanggang 1 minuto sa isang mababang temperatura na kapaligiran), simulan ito. Obserbahan ang bilis ng pag-ikot (unti-unting tumaas sa 1500r/min), biogas inlet pressure (0.8-1.2kPa), at power generation voltage (380V±5%). Kapag ang mga parameter patatagin, awtomatikong mag-load (ang unang pagkarga ay hindi lalampas sa 50%). Patakbuhin ng 10 minuto at pagkatapos ay dagdagan hanggang puno load.

3. Mga Setting ng paggamit ng waste heat: Isaayos ang waste heat recovery valve kung kinakailangan. Kapag kailangan ng kulungan ng baboy pag-init, buksan ang "heating circuit". Kapag ang biogas digester ay nangangailangan ng pagkakabukod, buksan ang "biogas insulation circuit". Awtomatikong sinusubaybayan ng controller ang temperatura at inaayos ang pagbubukas ng balbula.

3. Pagsubaybay sa Operasyon (Pang-araw-araw na Pamamahala)

• Itala ang mga pangunahing parameter tuwing dalawang oras: pagbuo ng kuryente, pagkonsumo ng biogas, konsentrasyon ng methane, at ang temperatura ng suplay ng init ng basura (pagpapainit para sa mga kulungan ng baboy ≤60 ℃, pagkakabukod para sa mga biogas digester ≤40 ℃). Kapag ang biogas ang konsentrasyon ay natagpuang mas mababa sa 45%, agad na suriin ang kondisyon ng pagbuburo ng biogas digester (tulad ng bilang rate ng feed, dalas ng pagpapakilos).

• Paghawak ng alarma ng controller: Kung ang mga alarma gaya ng "Mababang presyon ng biogas" (tingnan ang outlet valve ng biogas digester), "Mataas na temperatura ng tubig" (linisin ang sukat sa sistema ng paglamig), o "kabiguan ng desulfurizer" ay nangyayari, ang dapat bawasan ang load at isara muna ang makina. Pagkatapos lamang maalis ang kasalanan ay maaari na ang makina na-restart.

4. Pagpapatakbo ng shutdown (sa pagtatapos ng bawat araw o kung sakaling magkaroon ng malfunction)

1. Pagbawas at pagsara ng load: Una, unti-unting i-unload (bawasan ang load sa 0), isara ang balbula na kumukonekta sa biogas sa yunit, panatilihing tumatakbo ang sistema ng pretreatment sa loob ng 5 minuto (linisin ang natitirang biogas sa pipeline), pagkatapos ay i-click ang "Stop" sa controller, at ang unit ay tatakbo nang walang load sa loob ng 3 hanggang 5 minuto bago huminto.

2. System shutdown: I-shut down ang pretreatment system (desulfurization fan, dewatering pump), isara ang outlet valve ng biogas digester (kapag matagal nang hindi gumagana ang makina), tingnan kung may pagtagas ng biogas o langis pagtagas mula sa yunit, at linisin ang alikabok sa ibabaw ng yunit.

3. Pag-record ng Data: Itala ang kabuuang pagbuo ng kuryente, kabuuang pagkonsumo ng biogas, at tagal ng operasyon ng araw bilang ang batayan para sa cost accounting at aplikasyon ng subsidy.

Kaligtasan at Proteksyon (Mga Pangunahing Regulasyon para sa Pig Farm)

1. Kaligtasan sa pag-install (Mga pangunahing kinakailangan)

• Mga pamantayan sa pagpili ng site: Ang unit ay dapat na naka-install sa downwind na direksyon ng biogas digester (hindi bababa sa 10 metro ang layo mula sa biogas digester), malayo sa lugar ng imbakan ng feed ng kulungan ng baboy at mga bukas na pinagmumulan ng apoy (tulad ng bilang mga boiler at kalan). Ang lugar ng pag-install ay dapat na may magandang bentilasyon (na may oras-oras na dami ng bentilasyon na sa hindi bababa sa 20 beses ang volume ng yunit), at ang lupa ay dapat na hindi kumikislap (tulad ng semento + anti-static patong).

• Explosion-proof na disenyo: Ang mga biogas pipeline ay dapat gumamit ng explosion-proof pipe fittings (tulad ng mga copper valve upang maiwasan ang sparks mula sa impact), at isang explosion-proof pressure relief valve ang dapat i-install para sa bawat 10 metro ng pipeline. Ang mga de-koryenteng kagamitan (tulad ng ilaw at switch) ay dapat na explosion-proof. Mahigpit na ipinagbabawal gumamit ng mga tool na hindi lumalaban sa pagsabog upang gumana malapit sa unit.

• Configuration ng proteksyon sa sunog: Ang lugar ng pag-install ay nilagyan ng 2 4kg dry powder fire extinguisher (≤5 metro ang layo mula sa unit) at isang fire sandpit (na may volume na ≥0.5m³). Mga palatandaan ng babala tulad ng "Walang Bukas na Apoy" at Ang "Flammable and Explosive" ay naka-set up, at ang pagiging epektibo ng mga pasilidad ng proteksyon sa sunog ay regular na sinisiyasat.

2. Kaligtasan sa Pagpapatakbo (Mga Pamantayan sa Tauhan)

• Mga sertipikadong tauhan: Ang mga operator ay dapat sumailalim sa espesyal na pagsasanay ng Kecheng Electric Power (kaligtasan ng biogas, unit operasyon), pumasa sa pagtatasa at kumuha ng sertipiko bago kunin ang kanilang mga post. Ang mga walang lisensyang tauhan ay mahigpit na ipinagbabawal sa mga operating unit.

• Operating contraindications: Huwag kalasin ang biogas pipeline o explosion-proof na mga bahagi kapag ang unit ay sa operasyon. Huwag manigarilyo o gumamit ng bukas na apoy sa lugar ng pag-install. Kapag sinusuri ang pagtagas ng biogas, mag-apply tubig na may sabon sa mga kasukasuan ng tubo (mahigpit na ipinagbabawal ang open flame detection). Kung may nakitang mga bula, itigil ang makina kaagad para sa paghawak.

• Personal na proteksyon: Magsuot ng anti-static na damit sa trabaho at anti-slip na sapatos kapag nagpapatakbo. Magsuot ng dust mask at guwantes kapag nakikipag-ugnayan sa mga desulfurizer (upang maiwasan ang pangangati ng balat ng mga desulfurizer). Pindutin ang static na paglabas ng kuryente aparato bago pumasok sa lugar ng pag-install (upang ilabas ang static na kuryente mula sa katawan ng tao).

3. Panatilihin ang kaligtasan (regular na inspeksyon)

• Power at gas cut-off: Bago ang maintenance, ang power supply ng unit ay dapat na idiskonekta (i-off ang main switch), ang balbula ng biogas pipeline ay dapat na sarado, at ang natitirang biogas sa pipeline ay dapat na paglilinis gamit ang nitrogen o hangin (maaari lamang isagawa ang trabaho pagkatapos matukoy ang konsentrasyon ng methane na ≤0.5% VOL). Dapat ibitin ang isang karatulang babala na may nakasulat na "Sa ilalim ng pagpapanatili, huwag magsimula".

• Pagpapanatili ng bahagi: Kapag pinapalitan ang desulfurizer, dapat itong isagawa sa isang mahusay na maaliwalas na kapaligiran. Ang lumang desulfurizer ay kailangang selyado (upang maiwasan ang polusyon sa kapaligiran). Kapag nag-overhauling ng panloob na pagkasunog engine, mahigpit na ipinagbabawal ang paggamit ng mga tool na madaling makagawa ng sparks (tulad ng mga steel wrenches; ito ay inirerekomenda na gumamit ng mga wrenches na tanso).

• Regular na inspeksyon: Ang sensitivity ng biogas leakage alarm at ang sealing performance ng explosion-proof ang mga de-koryenteng kagamitan ay sinisiyasat isang beses sa isang buwan. Ang kapal ng pader ng pipeline ng biogas ay siniyasat isang beses a quarter (upang maiwasan ang kaagnasan at pagbubutas). Ang isang komprehensibong pagtatasa ng kaligtasan ay isinasagawa ng isang Kecheng Electric Power engineer minsan sa isang taon.

4. Emergency Response (Mga Biglaang Sitwasyon)

• Paglabas ng biogas: Ihinto kaagad ang makina, isara ang tangke ng biogas at ang balbula ng biogas ng yunit, i-on ang lahat kagamitan sa bentilasyon sa lugar ng pag-install, ilikas ang mga tauhan patungo sa direksyong paakyat ng hangin, at mahigpit na ipagbawal ang switch ng anumang kagamitang elektrikal (tulad ng mga ilaw, mga mobile phone). Matapos bumaba ang konsentrasyon ng methane sa ibaba 0.5%, suriin ang leakage point at ayusin ito.

• Aksidente sa sunog: Ihinto kaagad ang makina at putulin ang suplay ng gas. Gumamit ng dry powder fire extinguisher para ilagay patayin ang apoy (huwag gumamit ng tubig upang patayin ang apoy, dahil ang biogas ay mas magaan kaysa hangin at hindi ito matatakpan ng tubig). Sa sa parehong oras, tumawag sa 119, ilikas ang mga tauhan sa baboy farm at ang mga baboy sa isang ligtas na lugar. Matapos mapatay ang sunog, imbestigahan ang sanhi ng sunog (tulad ng electrical short circuit o open flame ignition).

• Pagsara ng unit failure: Sa kaso ng shutdown dahil sa pagkagambala ng biogas, ang backup na power supply (tulad ng diesel generator) ay dapat na agad na buhayin upang matiyak ang bentilasyon at kontrol ng temperatura sa kulungan ng baboy. Kung huminto ang Biogas Generator Set para sa Pig Farm dahil sa mekanikal na pagkabigo, mangyaring makipag-ugnayan sa after-sales service ng Kecheng Electric Power (400-xxx.xxxx). Kami tutugon sa loob ng 2 oras at magsasagawa ng on-site repair sa loob ng 24 na oras.
